ca6161普通车床| 61普通车床操作规程

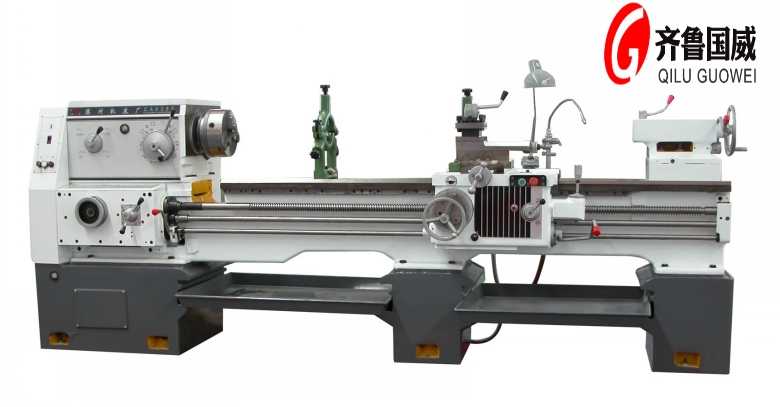

CA61(2)61系列普通卧式车床适用于车削内外圆柱面,圆锥面及其它旋转面,车削各种公制、英制、模数和径节螺纹,并能进行钻孔和拉油槽等工作,是通用性非常强的卧式车床,广泛适用于各种轴类和盘类零件的批量加工。
该系列车床床身宽于一般车床,导轨宽度400mm具有较高的刚度,导轨面经中频淬火,经久耐磨。
机床操作灵便集中,溜板设有快移机构。采用单手柄形象化操作,宜人性好。
机床结构刚度与传动刚度均高于一般车床,功率利用率高,适于强力切削。
机床出厂前严格按照检验程序对机床进行检验,并做强力切削试验,保证机床具有良好的的精度稳定性和加工的可靠性。

床身上大回转直径 Φ610 mm
刀架上大回转直径 Φ370mm
两顶针间大工件长度 750 /1000 /1500 /2000 mm
顶针间工件大重量 300 kg
床身导轨宽度 400 mm
主轴通孔直径 Φ52 /80(B型) 105(C型)mm
主轴端部型号 ISO (GB) C6/D8
主轴前锥孔 莫氏6号
主轴中心至床身平面导轨距离305mm
主轴转速级数 正转 24级
反转12级
主轴转速范围 正转10-1400r/min、
反转12.5-1400r/min
进给量种数 64种
纵向标准进给0.08-1.59mm/r
纵向小进给0.028-0.054mm/r
纵向加大进给1.71-6.33mm/r
横向进给量标准进给0.04-0.79mm/r
横向小进给0.014-0.027mm/r
横向加大进给0.86-3.16mm/r

公制螺纹 44种 1-192mm
模数螺纹 39种 0.25-48mm
英制螺纹 21种 2-24牙/寸
径节螺纹 37种 1-96dp
刀架快移速度 纵向4m/min
横向2 m/min
主轴电机功率 7.5kw
刀架 立式四方刀架
刀柄尺寸 25×25mm
上/下刀架大行程 140/367mm
刀架转盘回转角度±90
主轴中心线至刀具支承面距离26mm
尾座套筒直径 Φ75 mm
尾座套筒行程 150 mm
尾座套筒锥孔锥度 莫氏5号
冷却电机功率 90W
冷却水泵扬程 5m
冷却水泵流量 25 L/min
电源 380V±10%,50Hz±1%,三相交流电
环境温度 0℃~40℃
相对湿度 ≤92%
机床外形尺寸(长×宽×高)
750mm   2550×1140×1750 mm
1000mm  2700×1140×1750 mm
1500mm  3200×1140×1750 mm
2000mm  3700×1140×1750 mm
2200mm  4030×1140×1750 mm
3000mm  4710×1140×1750 mm
4000mm  5800×1140×1750 mm
机床净重kg
750mm   GW 2300/ NW2180
1000mm  GW 2380/ NW 2250
1500mm  GW2577/ NW 2437
2000mm  GW 2940/ NW 2787
2200mm  GW 3120/ NW 2970
3000mm  GW 3600/ NW 3450
4000mm  GW 3950/ NW 3800
四、随机附件及工具清单

序号 名称 尺寸及型号 单位 数量 备注
1 冷却装置 CA6140-14 1
2 照明装置 JC11 1
3 三爪卡盘      φ250  K11250/D8 1
4 花盘      Φ500 1
5 顶针      Ⅱ5    S25-2 1
6 地脚螺栓组件     M20x400  GB/T799-88 6
7 刀架扳手      17     S92-5 1
8 双头扳手      12x14  S91-1 1
9 双头扳手      17x19  S91-1 1
10 双头扳手      22x24  S91-1 1
11 双头扳手      27x30  S91-1 1
12 内六角扳手      6      S91-7 1
13 内六角扳手      8      S91-7 1
14 内六角扳手      10     S91-7 1
15 内六角扳手      12     S91-7 1
16 勾板手 135-140    S93-1 1
17 螺丝刀 9x12       S81-1 1
18 弹性挡圈钳子 2〃         S94-1 1
19 油枪   1
20 使用说明书   1
21 合格证明书   1
22 装箱单   1
