| 项目 | 参数 | |
| 工作台面尺寸（宽×长）（mm） | 800×1600 | |
| 工作台移动方向行程（X轴 mm） | 1700 | |
| 主轴滑座移动方向行程（Y轴 mm） | 1200 | |
| 主轴上下移动方向行程（Z轴 mm） | 650 | |
| 龙门宽度（mm） | 1200 | |
| 主轴端面至工作台面距离（mm） | 110~760 | |
| 工作台T型槽（数目－尺寸×间距）（mm） | 5-22×140 | |
| 主轴规格（型号/安装直径）（mm） | BT50/Φ155 | |
| 主轴转速（r/min） | 皮带式铣头 | 6000 |
| X、Y轴快速移动（mm/min） | 10000 | |
| Z轴快速移动（mm/min） | 5000 | |
| X、Y、Z轴进给速度（mm/min） | 5~5000 | |
| 主轴电机功率（kW） | 15 | |
| 主轴电机扭矩（Nm） | 95 | |
| X、Y、Z轴电机扭矩（Nm） | 30、22、22 | |
| 工作台承重（kg） | 3000 | |
| 机床重量约（kg） | 13000 | |
数控龙门铣床主要配置
1．树脂砂铸件；
2．台湾产主轴（丹铨），台湾产主轴电机皮带轮及主轴皮带；
3．台湾产增压缸（主轴配套）；
4．台湾产滚珠丝杠及精密锁紧螺母（滚珠丝杠为台湾HIWIN）；
5．进口轴承（日本NSK）；
6．进口联轴器（日本三木）；
7．协清液压平衡系统；
8．河谷润滑系统；
9．三轴导轨为中频淬火，与其相配导轨面贴塑；
10．数控系统三菱；
11．主轴电机和驱动电机（系统配套）；
12．主要电气（天水二一三、北京机床电器）；
13．国产X、Y轴导轨防护罩；
14．外防护为钣金喷塑；
数控龙门铣床可选配置
1．台湾产主轴（台大、罗翌）；
2．数控系统（发那科、西门子、广数、凯恩帝等）；
3．螺旋排屑装置；
4．链式排屑装置；
5．加工中心可选配刀库（台大、德大）；
6．油漆：可根据客户要求（色板）配置，喷涂油漆颜色；
7．主轴规格可选BT50/Φ190；
8．可选德国ZF减速机，速比为1：1和1：4（主轴扭矩增加4倍），此时Y、Z向进给电机扭矩加大。

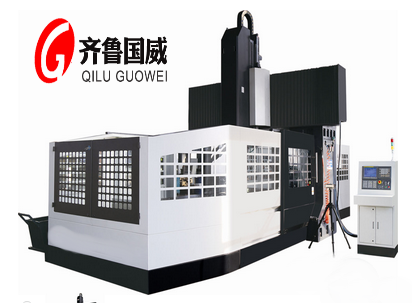

XK2308A数控龙门铣床简介
1 机床主要用途
本机床适用于数控铣削，镗孔，钻孔，攻丝，加工钢件、铸钢件，铸铁件等。机床使用附件头能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工，可用于中小批量零件的加工制造，对复杂、高精度零件的加工更显其优越性，也可组成自动生产线进行大批量生产，保证零件的产品质量和的生产。
2 机床组成
本机床为定梁龙门铣床，由床身、工作台、横梁、立柱、滑座、滑枕等主要基础件和平衡系统、电气系统等组成。机床结构设计合理，床身、工作台、横梁、立柱、滑座、滑枕等主要基础件采用树脂砂造型铸造，并经过热时效和振动时效处理，有足够的静态、动态、热态刚度，良好的耐磨性、热稳定性、抗振性，保证系统具有良好的动态品质，为机床性能的稳定提供了保障，确保机床长期使用精度的稳定性，使机床长期稳定地连续高速加工。
3 机床主要结构
机床主轴采用高精度主轴组件，皮带式铣头，主轴为伺服电机驱动。X、Y、Z三轴伺服控制，采用直联结构，配合自动润滑系统，实现机床的高速运动；X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度。
3.1 主轴采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达6000rpm；主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
3.2 X、Y、Z三轴伺服控制，采用台湾高精度高强度的滚珠丝杠直联结构，丝杠安装进行预拉伸，联接刚性大，进给速度高；进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度。Z轴设有液压平衡装置，保证了上下运动相同的驱动力，
3.3 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
3.4 机床外防护采用环形封闭结构设计，安全可靠；
3.5 加工中心配置：采用台湾高质量的16把或20把刀伞形刀库，短路径换刀，换刀准确，时间短，效率高，经运转测试，符合可靠性要求；
3.6 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
3.7 机床电气系统布线整齐，结构合理，电箱密封良好，配有热交换系统，保证了良好的使用环境；
3.8 数控系统（发那科、三菱、西门子、广数）可选配；系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口；
3.9本机床操作方便，灵活快捷。
4 机床工作环境
4.1电源：三相交流 380V±10% 50HZ±1HZ
4.2环境温度：0℃～40℃
4.3相对湿度：≤90%
